大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家分享的是，模塊管理中的VAP模塊，那么又如何在web頁面下做VAP模塊相關的配置。簡單網絡運維，從Web管理學習,一步一步學成網絡運維大神。

模板管理

背景信息

模板管理頁面用于集中統一的配置和管理WLAN模板。
依次單擊“配置 > 無線管理 > AP管理 > 模板管理”，進入“模板管理”頁面。

無線業務

VAP模板

背景信息

管理員必須給AP下發業務參數，AP才能為無線用戶提供正常網絡接入服務，VAP模板就是這樣一個業務參數的集合。通過配置差異化的VAP模板，將VAP模板配置應用到AP，為用戶提供差異化的WLAN業務。

操作步驟

• 新建模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > VAP模板”，進入“VAP模板列表”頁面，如圖1-161所示。

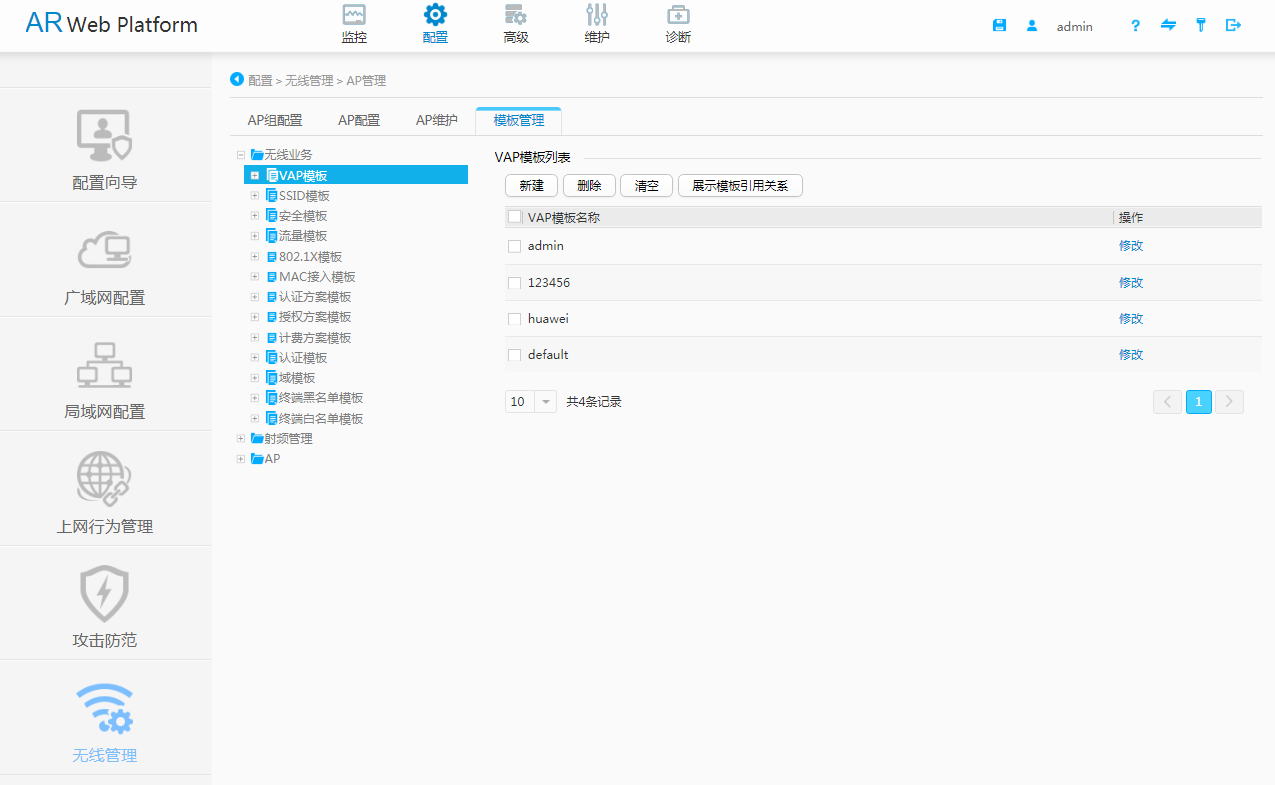

圖1-161  VAP模板列表

2. 單擊“新建”，進入“新建VAP模板”頁面。
3. 在“模板名稱”處輸入新建的VAP模板名稱。
4. 單擊“確定”，進入新建的VAP模板參數配置頁面，如圖1-162所示。

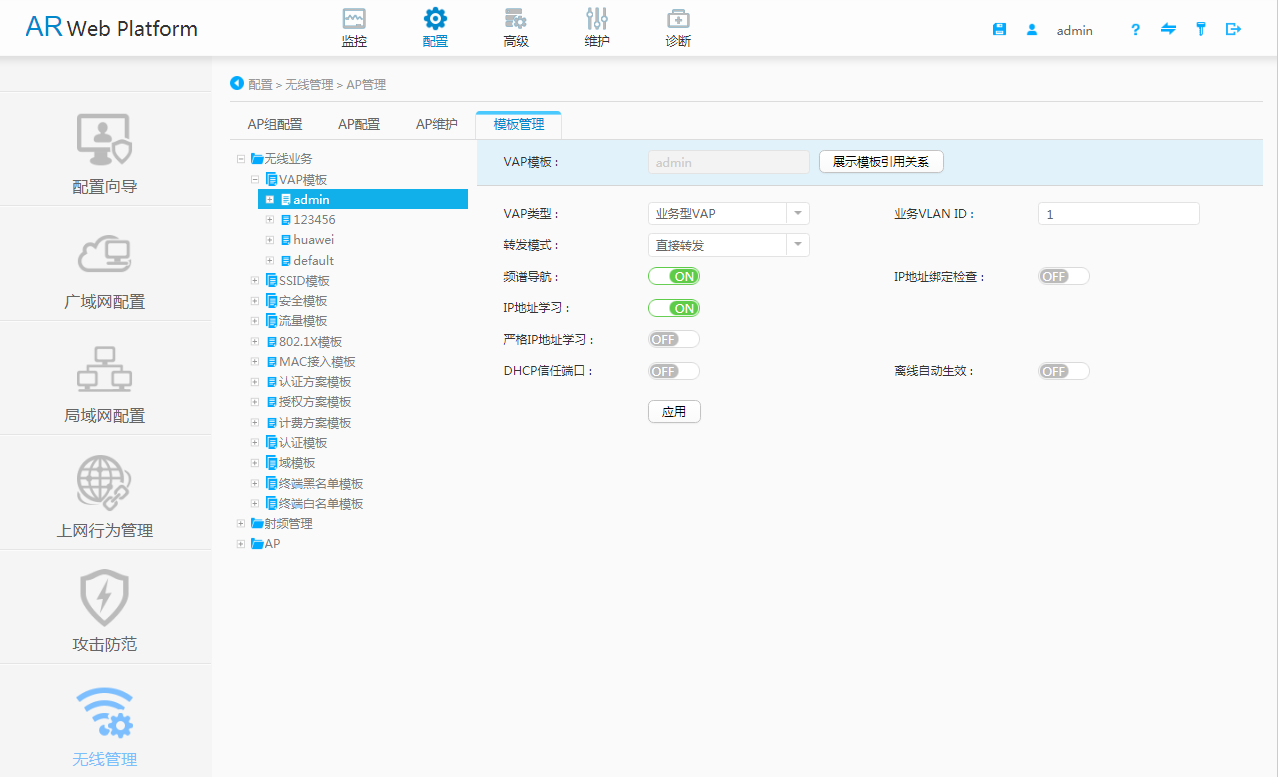

圖1-162  新建VAP模板參數配置頁面

5. 配置VAP模板的各項參數。具體參數說明請參見表1-72。

表1-72  新建VAP模板參數說明

項目	說明
VAP模板	指定新增的VAP模板名稱，不支持修改。
VAP類型	指定VAP的類型。 VAP的類型為業務型時，接入的STA只能訪問網絡資源，不能訪問AP設備。業務型VAP用于一般的WLAN網絡部署的場景。 VAP的類型為管理AP型時，接入的STA只能訪問AP設備，不能訪問網絡資源。管理AP型VAP用于STA訪問和管理AP設備的場景。
業務VLAN ID	指定單個VLAN作為業務VLAN。
轉發模式	指定轉發模式。可以選擇直接轉發或隧道轉發。
頻譜導航	開啟或關閉頻譜導航功能。
IP地址綁定檢查	開啟或關閉AP的IPSG功能。
IP地址學習	開啟或關閉STA IPv4/IPv6地址學習功能。
嚴格IP地址學習	開啟或關閉STA IPv4/IPv6地址嚴格DHCP獲取功能。
嚴格IP地址學習動態黑名單	開啟或關閉將私設IP地址的用戶加入黑名單的功能。
DHCP信任端口	開啟或關閉AP的DHCP信任功能。
離線自動生效	開啟或關閉VAP為離線管理VAP和天線對準VAP功能。

6. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。

• 修改模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > VAP模板”，進入“VAP模板列表”頁面，如圖1-161所示。
  2. 選擇需要修改的VAP模板名稱，單擊“修改”，進入“VAP模板”頁面。
  3. 修改VAP模板的各項參數。具體參數說明請參見表1-72。
  4. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
• 刪除模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > VAP模板”，進入“VAP模板列表”頁面，如圖1-161所示。
  2. 選擇需要刪除的模板名稱，單擊“刪除”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 清空模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > VAP模板”，進入“VAP模板列表”頁面，如圖1-161所示。
  2. 單擊“清空”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 展示模板引用關系
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > VAP模板”，進入“VAP模板列表”頁面，如圖1-161所示。
  2. 選擇需要展示模板引用關系的模板名稱，單擊“展示模板引用關系”，系統會展示出引用了當前模板的對象的類型和名稱。
• 配置VAP模板引用的模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > VAP模板”，進入“VAP模板列表”頁面，單擊菜單導航處“VAP模板”左側的，系統會展示出VAP模板的名稱，繼續單擊VAP模板名稱左側的，可以在菜單導航處查看VAP模板引用的其它模板名稱，如圖1-163所示。

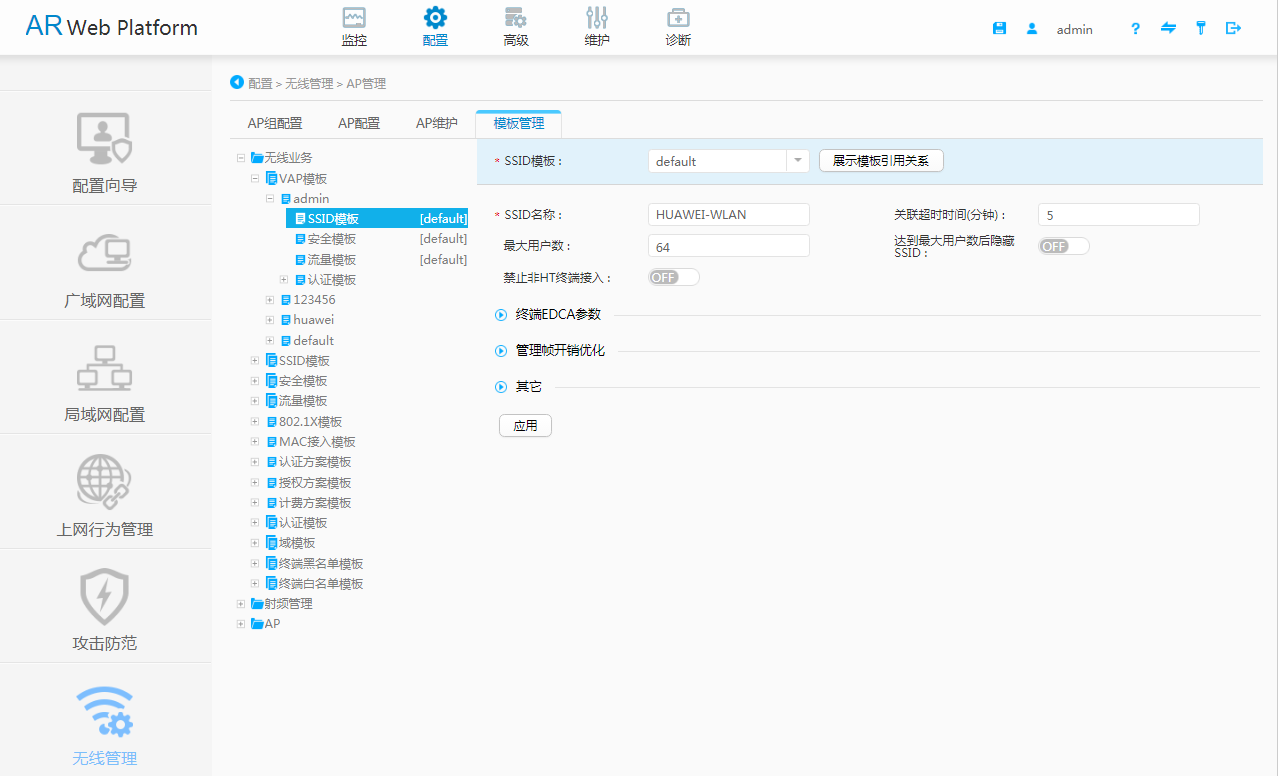

圖1-163  VAP模板引用的其它模板

2. 單擊VAP模板引用的任意一個模板，進入模板的配置頁面。通過單擊下拉框選擇模板名稱和配置模板的具體參數，來配置VAP模板引用的模板。具體模板參數解釋請參考對應模板的頁面解釋。
3. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
