顯卡工作原理,顯卡BIOS的備份與升級

2013-05-28 17:16 作者：ly 瀏覽量：

顯卡工作在CPU和顯示器之間，在電腦中的主要作用就是在程序運行時根據CPU提供的指令和有關數據，將程序運行過程和結果進行相應的處理并轉換成顯示器能夠接受的文字和圖形顯示信號后通過屏幕顯示出來，以便為用戶提供繼續或中止程序運行的判斷依據。換句話說，顯示器必須依靠顯卡提供的顯示信號才能顯示出各種字符和圖像。通常顯卡多以附加卡的形式安裝在電腦主板的擴展槽中，或是集成在主板上的。

　　(一)為什么要升級顯卡

　　1.什么是顯卡BIOS

　　顯卡只要正確地插在主板上就能開始工作，所以它是最典型的即插即用設備。幾乎所有的顯卡都是由圖形處理芯片、RAMDAC(Random Access Memory Digital-to-Analog Converter，數模轉換器)芯片、顯卡BIOS芯片、顯存、主板安裝接口、顯示信號和功能擴展接口(也叫特性連接端口)所組成。

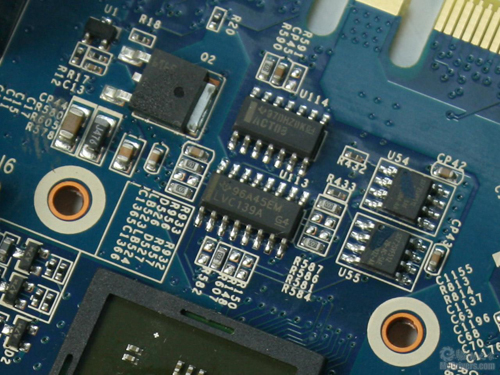

　　顯卡BIOS芯片，如圖13所示。主要用于保存VGA BIOS程序。VGA BIOS(Video Graphics Adapter Basic Input and Output System)即是視頻圖形卡基本輸入、輸出系統，和主板BIOS一樣，顯卡BIOS是儲存在BIOS芯片中的，而不是儲存在磁盤中，由于它屬于顯卡(硬件)的一部分，因此大家有時就稱呼它一個既不同于軟件也不同于硬件的名字“Firmware”(固件)。它是設備的控制軟件，一般寫在Flash ROM里，通過更新其內容，可以糾正軟件中的錯誤或是提升設備的性能。隨著BIOS的功能越來越強，支持的硬件越來越多，程序代碼也越來越長，顯卡BIOS的容量也從64KB增加到2MB。

　　顯卡BIOS主要用于顯卡上各器件之間正常運行時的控制和管理，所以BIOS程序的技術質量(合理性和功能)必將影響顯卡最終的產品技術特性。另外在顯卡BIOS中還保存了所在顯卡的主要技術信息，如圖形處理芯片的型號規格、VGA BIOS的版本和編制日期等。顯卡BIOS芯片在大多數顯卡上比較容易區分，因為這類芯片上通常都貼有標簽，但在個別顯卡，如Matrox公司的MGA G200上就看不見，原因是它與圖形處理芯片集成在一起了。也有的顯卡的BIOS集成在主板的BIOS中。

　　通常電腦在加電后首先顯示顯卡BIOS中所保存的相關信息，然后顯示主板BIOS版本信息以及主板BIOS對硬件系統配置進行檢測的結果等，由于顯示BIOS信息的時間很短，所以必須注意觀察才能看清顯示的內容。目前許多顯卡上的圖形處理芯片表面都已被安裝的散熱片所遮蓋，根本無法看到芯片的具體型號，但我們可以通過VGA BIOS顯示的相關信息中了解有關圖形處理芯片的技術規格或型號。開機后顯示卡BIOS中的數據被映射到內存里并控制整個顯卡的工作。
